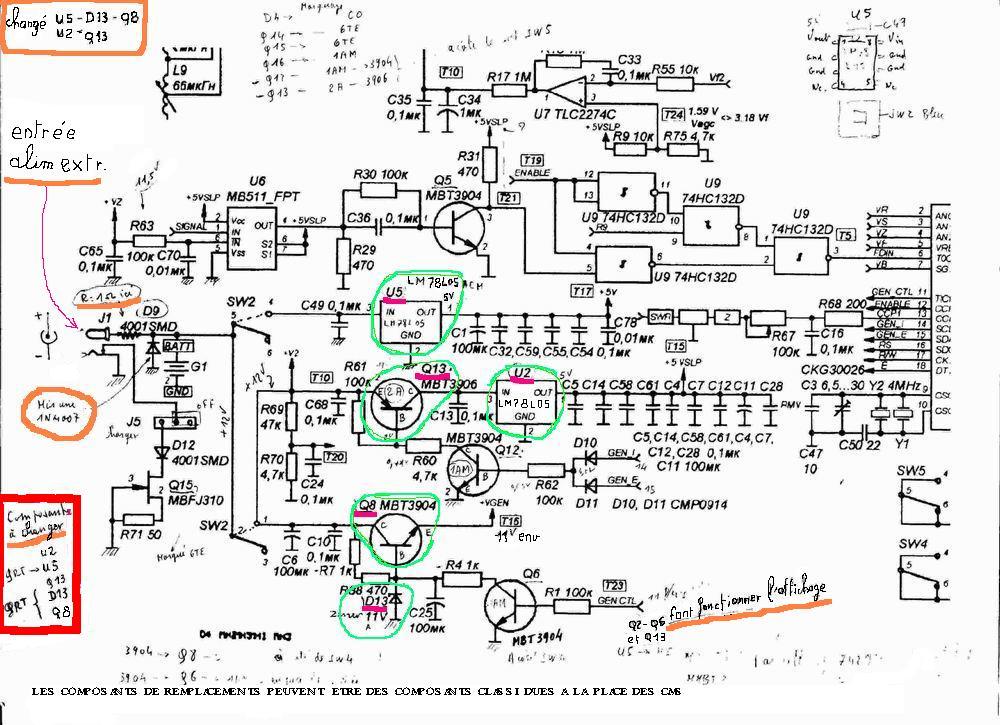

                                               Schema d'une partie du MFJ259b

                               Les composants a changer sont : U2 - U5 -D13 - D9 - Q8 et Q13

                                     et rajouter R1 pour meilleure protection

I

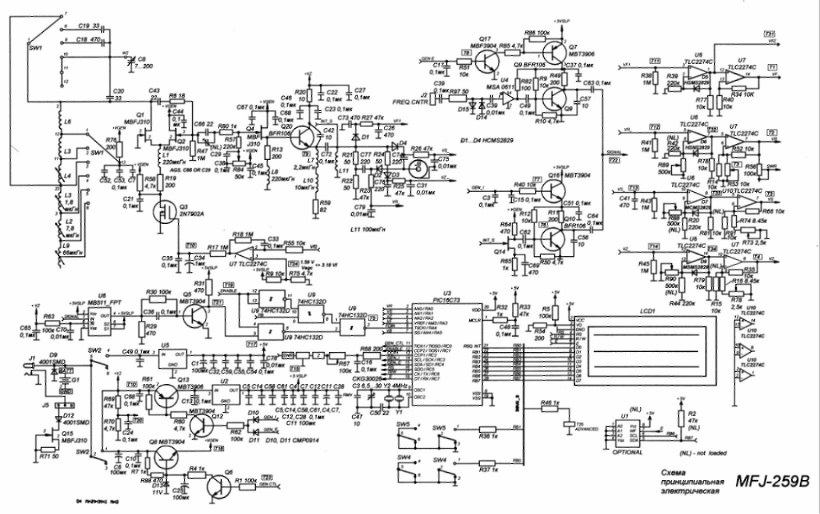

I.Ici Schéma complet.
